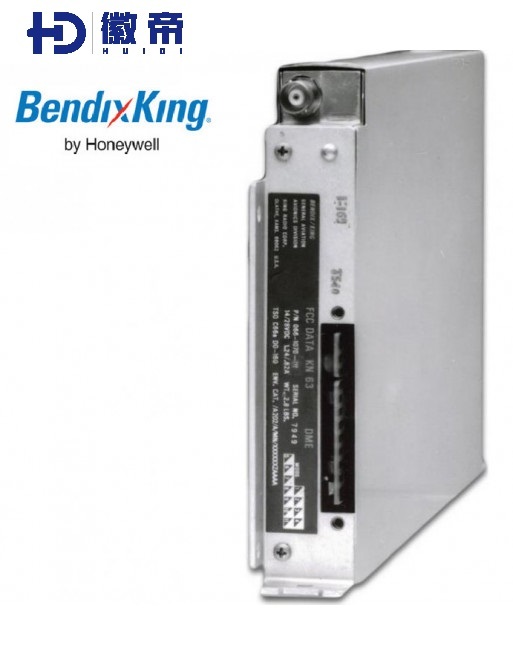

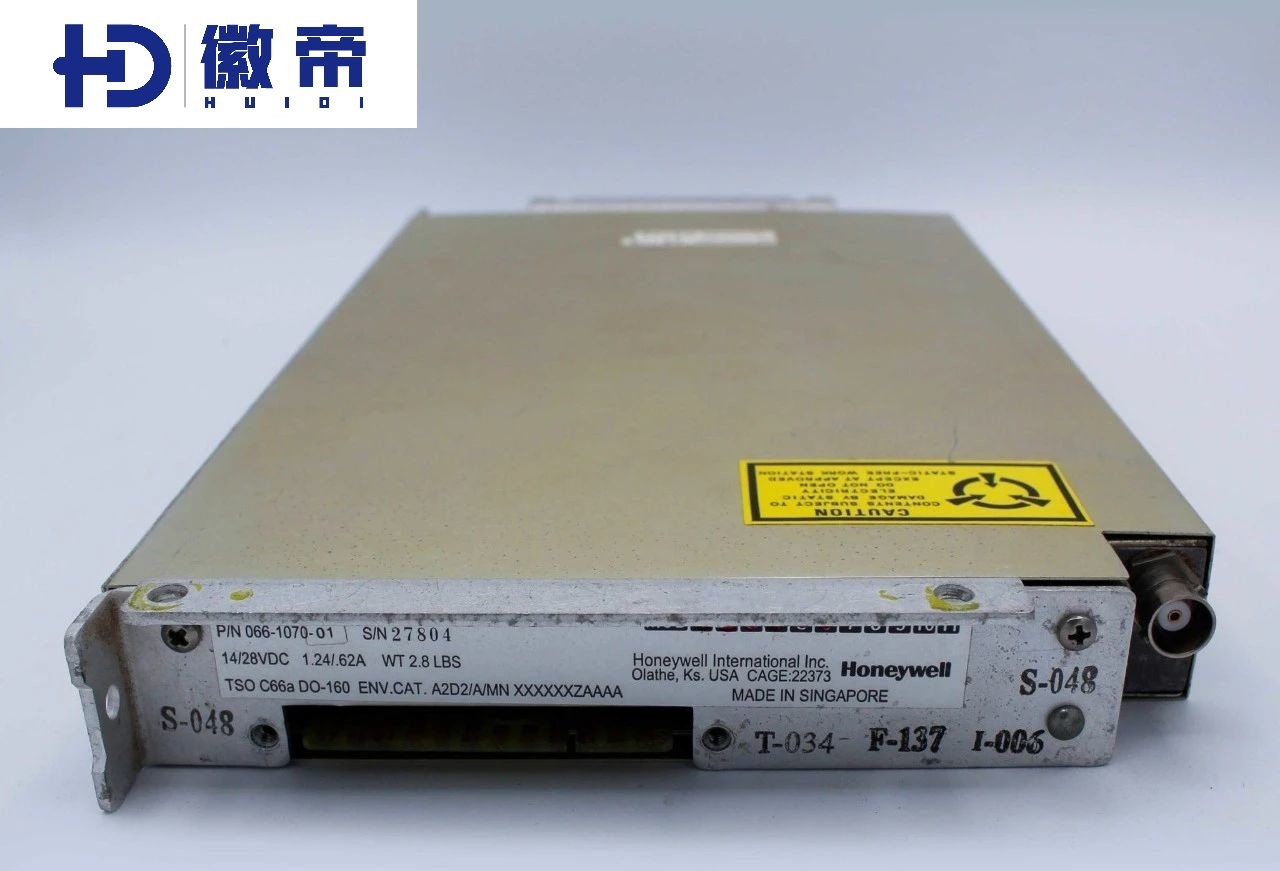

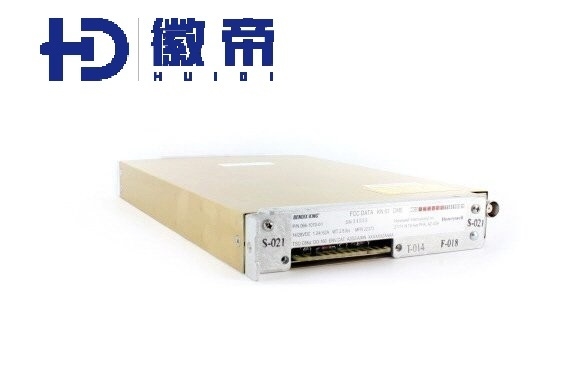

أجهزة قياس المسافة من جهاز الاستقبال DME، P/N 066-1070-01
| مكان المنشأ | المملكة المتحدة |
|---|---|
| اسم العلامة التجارية | Bendixking |
| إصدار الشهادات | FAA |
| رقم الموديل | جهاز استقبال KN63 DME |
اتصل بي للحصول على عينات مجانية وكوبونات
ال WhatsApp:0086 18588475571
(ويتشات): 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي مخاوف، نحن نقدم المساعدة على الانترنت على مدار 24 ساعة.
xتفاصيل المنتج
| صناعة المعدات الأولية | (بينديكس كينغ) | النموذج | KN-63 |
|---|---|---|---|
| تنازلي | جهاز استقبال DME | الوزن | 2.8 باوند |
| أقصى ارتفاع | 50.000 قدم | وقت الذاكرة | 11 إلى 15 ثانية |
| إبراز | DME طائرات الطيران,جهاز استقبال DME للطائرات,معدات قياس المسافة DME,Aircraft Avionics DME Receiver,DME Distance Measuring Equipment |
||
منتوج وصف
أجهزة قياس المسافة (DME)
معدات قياس المسافة (DME) - تتكون معدات قياس المسافة من جهاز استجواب في الجو ومرسّل أرضي.مبدأ عملها هو أن مقياس المدى في الجو ينبعث من زوج من إشارات النبض الاستقصائية، ومحطة المنارة الأرضية تتلقى إشارة الاستفسار وتولد إشارات النبض الاستجابة المقابلة في ترددات مختلفة. بعد تلقي إشارة النبض تردد الراديو الأرضية،يمكن لمقياس المدى في الهواء حساب المسافة بين الطائرة ومصباح المدى الأرضي وفقًا للتأخير الزمني بين نبض الاستفسار ونبض الاستجابة.
DME يقيس المسافة الشعرية بدلا من المسافة الأفقية. عندما يكون ارتفاع الطائرة أقل بكثير من المسافة الميل إلى وحدة التحكم،يمكن اعتبار المسافة المنحنية التي يقيسها جهاز DME كمسافة الطائرة إلى وحدة التحكميعمل DME في نطاق UHF، نطاق التردد: 962-1213 ميغاهرتز. نطاق التغطية الفعالة من DME هو 200NM وفي نطاق التغطية الفعالة،خطأ النظام المتراوح لا يزيد عن 0.5NM. وفقا لمنظمة الطيران المدني الدولية، يمكن أن يوفر DME معلومات عن المسافة لما يصل إلى 100 طائرة.
مبدأ العمل
مقياس المدى في الجو ينقل زوج من إشارات النبضات الاستقصائيةومحطة المنارة الأرضية تتلقى إشارة الاستفسار وتولد إشارات نبض الاستجابة المقابلة على ترددات مختلفةبعد استلام إشارة الراديو الأرضيةيمكن لمقياس المدى في الهواء حساب المسافة بين الطائرة ومصباح المدى الأرضي وفقًا للتأخير الزمني بين نبض الاستفسار ونبض الاستجابة.
معايير الأداء
| المواصفات | |
| الجهد الاسمي | 11-33 VDC عند 17 واط كحد أقصى. هناك مؤشرات اثنين |
| الحد الأقصى للارتفاع | 50.000 قدم |
| وزن |
KN 63:2.8 رطلاً. كيد1 574:0.7 ب. ((0.318 كجم) |
| العرض |
KN 63:1.18 بوصة. ((3.00 سم) (كي دي آي 574)3.50 بوصة. |
| الارتفاع |
KN 63:6.50 بوصة. KDI 574:1.35 بوصة. |
| الطول |
KN 63:11.55 بوصة. ((29.34 سم) كيد1 574:8.35 بوصة. ((21.21 سم) |
| المواصفات | C66a |
| D0 | 160ENV KN 63:/A2D2/A/MN/XXXXXXZAAAAKDI 574:/A1D1/A/KPS/XXXXXXZBAAA |
الخصائص
- أجهزة قياس المسافة الرقمية ذات الحالة الصلبة مثبتة عن بعد
- جهاز استقبال 200 قناة
- -01 يشمل المرشح الهارموني؛ -01 يحل محل -00
- جميع جهاز إرسال الحالة الصلبة يوفر 100 واط من الطاقة الاسمية الخروج
- تعمل على أي مدخل متزامن من 11 إلى 33 فولت بدون مخصصات أو محولات طاقة
- كلّ ضبط تم إلكترونياً باستخدام كريستال واحد، رقمي، التردد المجمع
- يستهلك 17 واط فقط من الطاقة
- مصممة للعمل مع مؤشرات DME الرئيسية KDI-572/574 المثبتة على اللوحة ومؤشر KDI-573 الرقيق (اختياري)
- مع مؤشرات KN-63 سوف تشير في وقت واحد المدى، والسرعة، والوقت إلى المحطة
- صلعات بعيدة في أي موقف
- TSO'd
المواصفات
| الحجم: | 1.18"W × 6.50"H × 11.550"L | الوزن | 2.8 باوند |
| الامتثال لـ TSO: | طائرات الطيران | الفئات البيئية لـ RTCA: | /A2D2/A/MN/XXXXXXZAAAA |
| الحد الأقصى لمدى العرض: | 389 ميل بحري | حساسية الشراء: | -82 ديسيبل على الأقل، -87 ديسيبل اسمي |
| دقة النطاق: | +-1 ميل بحري أو +-14% أيهما أكبر | دقة سرعة الأرض: | +-1 عقدة أو +-1٪ ، أيهما أكبر من 0 إلى 999 عقدة |
| الوقت للوقوف: | +-1 دقيقة من 0 إلى 99 دقيقة | وقت البحث: | 1.0 ثانية اسميّة |
| وقت الذاكرة: | 11 إلى 15 ثانية | الحد الأقصى للارتفاع: | 501000 قدم |
